膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統原理及結構組成說明？
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統原理及結構組成說明？
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統原理:其基本原理就是借助水流的作用，將濕態直徑稍大于冷凝管內徑的膠球
通過冷凝管對冷凝管進行不斷的擦洗，來清楚冷凝管內壁的污垢，始終保持冷凝管的清潔。膠球注入浸泡好的裝球器,三通閥對膠球系同時通過器上的排系統內對體。注水后，打開閥(2) b、球器上切統處于注啟動膠球裝球器內膠球泵的過程:將膠球裝入打開電動(1)a、b.統引水，打開裝球氣閥排出于的氣排氣結束電動三通c。打開裝換閥，系球狀態。泵，這時的膠球在動力的驅動下由噴球器噴射只冷凝管的入口，在冷卻水流的帶動下進入冷凝管進行擦洗冷凝管，之后膠球隨水流進入收球網。
膠球回收過程:由收球網將膠球由冷 卻水中攔截。這時，關閉裝球器上的切換閥，打開電動三通閥(1)a、c，打開電動三通閥(2)a、c，膠球清洗裝置系統處于收球狀態，在膠球泵的動力下膠球被回收至裝球器中，等待下一次的循環清洗。

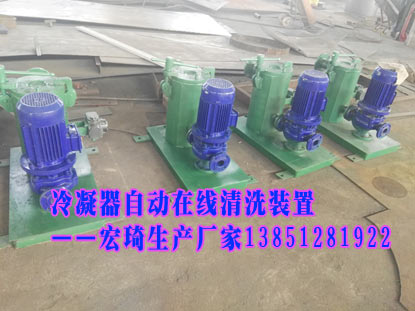

膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統組成:
裝球器（裝球室）:裝球器是用于裝球、取球、觀察膠球運行狀況的裝置。此裝置設置有足夠的容積，保證海綿膠球有回旋的余地。
收球器（收球網）:收球器是關鍵設備。安裝在冷凝器出水管道上，用于將膠球從冷卻水中分離并收集起來，再由膠球泵將膠球送至裝球器。收球器具有收球率高、水阻小、適應性強等優點。不銹鋼網板抗腐蝕、抗沖擊、耐老化。
分匯器:采用優質鑄鋼焊接而成，配有透明的觀察窗，能夠直觀的觀察到膠球的運行情況及質量狀態。合理分配膠球的去向，確保凝汽器兩側的清洗幾率，杜絕了因循環水兩側壓差過大引起的膠球只清洗一側的可能。
膠球泵:采用單吸臥式離心泵，具有不損球、不堵塞、運行平穩、使用壽命長等優點。泵的通流部分可以采用不同性能不銹鋼制造，適用于以不同水質為冷卻水源中央空調系統。
噴球器:噴球器把清洗膠球噴射入冷卻水管線的入口，實現了良好的膠球分配，保證每一個冷卻管都有近似相等清洗的機會和頻率。
分匯器:配有透明的觀察窗，能夠直觀的觀察膠球的運行狀況。
清洗海綿膠球:海綿膠球的膨脹 率控制在0~0.5mm之內，密度均勻、制作精良，彼此連通，光滑表皮，不易老化，無疏松、且耐磨性好。
程控系統:采用PLC控制，設計先進合理。根據客戶需要靈活設定清洗頻率。本裝置可根據現場工程需要設計制造。

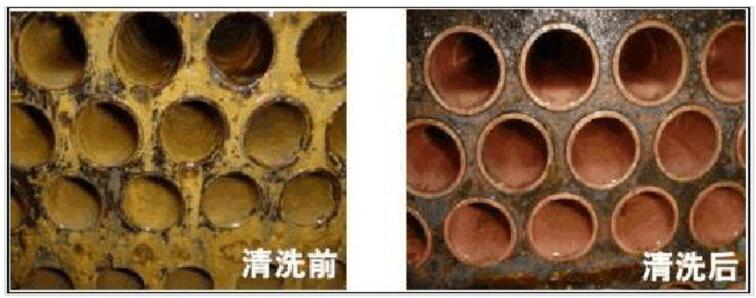

清洗效果圖
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統壽命簡析及安全性
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}系統無故障運行時間為10年，壽命在18年以上。系統主體使用壽命分析:
管路:焊接接頭應變疲勞，管體腐蝕磨損，18-20年(20000h-22000h)。
膠球循環泵:一般壽命在20年。
電動閥、密封件0型圈，法蘭墊圈等，更換周期為3年。電動柜電子元器件，質量可靠，維護方便。
膠球清洗裝置{中央空調冷凝器自動在線膠球清洗裝置}經濟性分析：
以3臺750冷頓的開利冷水機組的中央空調分析，壓縮機功率均為2637KW,機組運行時間為4個月計算。我們以節能15%計，平均負荷按80%計算，每天運行24小時，以每月30天，電費每度為1.0元進行計算。則:全年可節約電費為:2637kWx80%x1小時x1.0元/度x15%x24小時x30天x4個月=911347元。
此外，加上每年的貴公司進行兩次化學清洗計算，一次按3萬元，則合計全年可用6萬元清洗，則安裝全年可產生約為91萬元的經濟效益。事實證明，用戶短時間內即可完全回收設備的全部投資成本。
